Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P20K-H
Tham khảo Datasheet tại: https://drive.google.com/file/d/14KLoTlxRIQU_L7KlIwMQEMy3uakdBFU0/view?usp=sharing
- Tích hợp 4 MPPT cho nhiều hướng dãy
- Dòng điện sạc/xả tối đa lên tới 50A
- Dòng điện chuỗi lên tới 20A, kết hợp hoàn hảo với các mô-đun dòng điện lớn
- Khả năng chịu quá tải dự phòng đối với nguồn điện: tăng 200% trong 10 giây
- Hỗ trợ song song tối đa 6 thiết bị
- Hỗ trợ tải không cân bằng và nửa sóng trên cả lưới điện và cổng dự phòng
- Hỗ trợ kiểm soát tiết giảm công suất đỉnh trong cả chế độ “tự dùng” và “máy phát điện”
- 6 giá trị cài đặt thời gian sạc/xả có thể tùy chỉnh
- Chuyển đổi UPS tự động
- Sơ đồ ghép nối dòng điện AC thông minh, dễ dàng nâng cấp hệ thống kết nối lưới hiện có
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P20K-H:
| TÊN MODEL | S6-EH3P20K-H |
| Đầu vào DC (pin quang điện) | |
| Công suất đầu vào tối đa đề xuất | 32kW |
| Điện áp đầu vào tối đa | 1000V |
| Điện áp định mức | 600V |
| Điện áp khởi động | 160V |
| Dải điện áp MPPT | 200-850V |
| Dòng điện đầu vào tối đa | 20 A/20 A/20 A/20 A |
| Dòng điện ngắn mạch tối đa | 30 A/30 A/30 A/30 A |
| Số lượng MPPT/Số chuỗi đầu vào tối đa | 4/4 |
| Battery | |
| Loại pin | Pin Li-ion |
| Dải diện áp pin | 120-800 V |
| Công suất sạc/xả tối đa | 20 kW |
| Dòng điện sạc/xả tối đa | 50A |
| Kết nối | CAN/RS485 |
| Đầu ra AC ( Phía lưới) | |
| Công suất đầu ra định mức | 20 kW |
| Công suất biểu kiến đầu ra tối đa | 20 kVA |
| Pha vận hành | 3/N/PE |
| Điện áp lưới định mức | 380 V / 400 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 30.4 A / 28.9 A |
| Dòng điện đầu ra tối đa | 30.4 A / 28.9 A |
| Hệ số công suất | >0.99 (-0.8 -> + 0.8) |
| Tổng độ méo sóng hài | <3% |
| Đầu vào AC (Phía lưới) | |
| Công suất đầu vào tối đa | 30 kW |
| Dòng đầu vào định mức | 45.6 A / 43.3 A |
| Điện áp đầu vào định mức | 3/N/PE, 380 V / 400 V |
| Dải tần số | 50 Hz / 60 Hz |
| Đầu ra AC ( ngõ dự phòng) | |
| Công suất đầu ra định mức | 20 kW |
| Công suất biểu kiến đầu ra tối đa | 2 lần công suất định mức, 10 giây |
| Thời gian chuyển đổi dự phòng | <10 ms |
| Điện áp đầu ra định mức | 3/N/PE, 380 V / 400 V |
| Tần số định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra định mức | 30.4 A / 28.9 A |
| Độ méo sóng hài điện áp ( tải tuyến tính) | < 3% |
| Hiệu suất | |
| Hiệu suất tối đa | 98.5% |
| Hiệu suất Châu Âu | 97.5% |
| BAT được sạc bằng Hiệu suất tối đa PV | 98.5% |
| BAT được sạc/xả đến Hiệu suất tối đa AC | 97.5% |
| Bảo vệ | |
| Bảo vệ chống đảo | Có |
| Bảo vệ quá dòng đầu ra | Có |
| Bảo vệ ngắn mạch | Có |
| Tích hợp AFCI (bảo vệ mạch hồ quang DC) | Có |

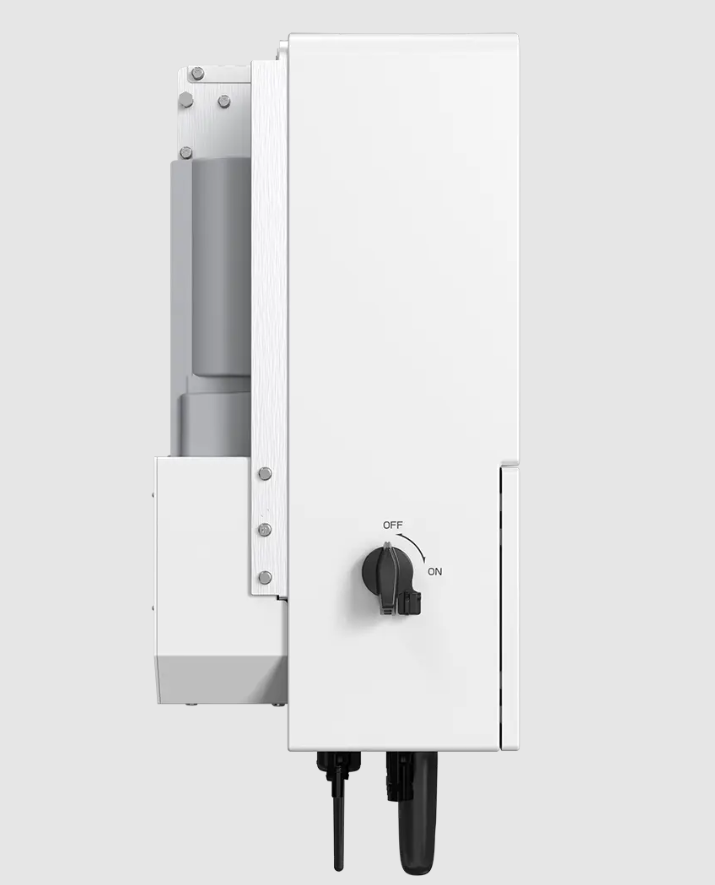

| Tích hợp công tắc DC | Có |
| Bảo vệ ngược cực DC | Có |
| Bảo vệ DC quá áp | Có |
| Bảo vệ ngược cực pin | Có |
| Thông số chung | |
| Kích thước (Rộng*Dài*Cao) | 599*546*235 mm |
| Trọng lượng | 31.7 kg |
| Cấu trúc liên kết | Không biến áp |
| Công suất tự tiêu thụ | <25W |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Bảo vệ xâm nhập | IP66 |
| Cách thức làm mát | Quạt làm mát dự phòng thông minh |
| Độ cao so với mực nước biển tối đa để hoạt động | 2000 m |
| Tiêu chuẩn kết nối lưới điện | EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1 |
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2 |
| Đặc trưng | |

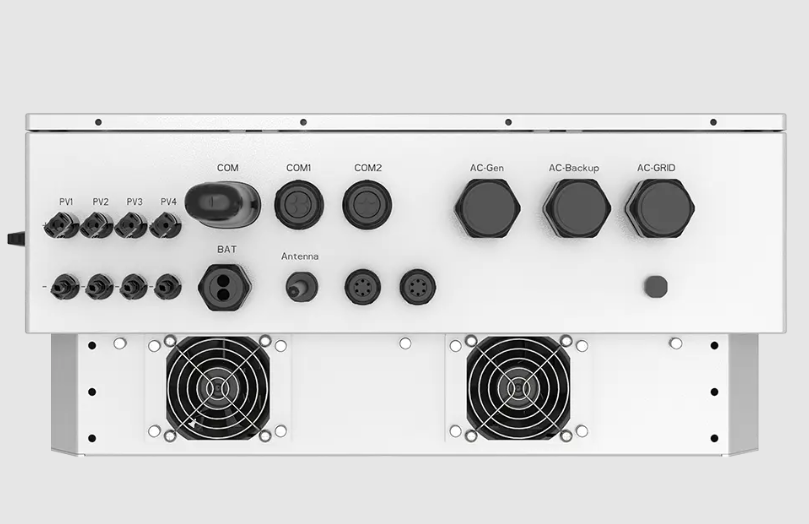

| Kết nối PV | Đầu nối MC4 |
| Kết nối pin | Thiết bị đầu cuối OT |
| Kết nối AC | Thiết bị đầu cuối OT |

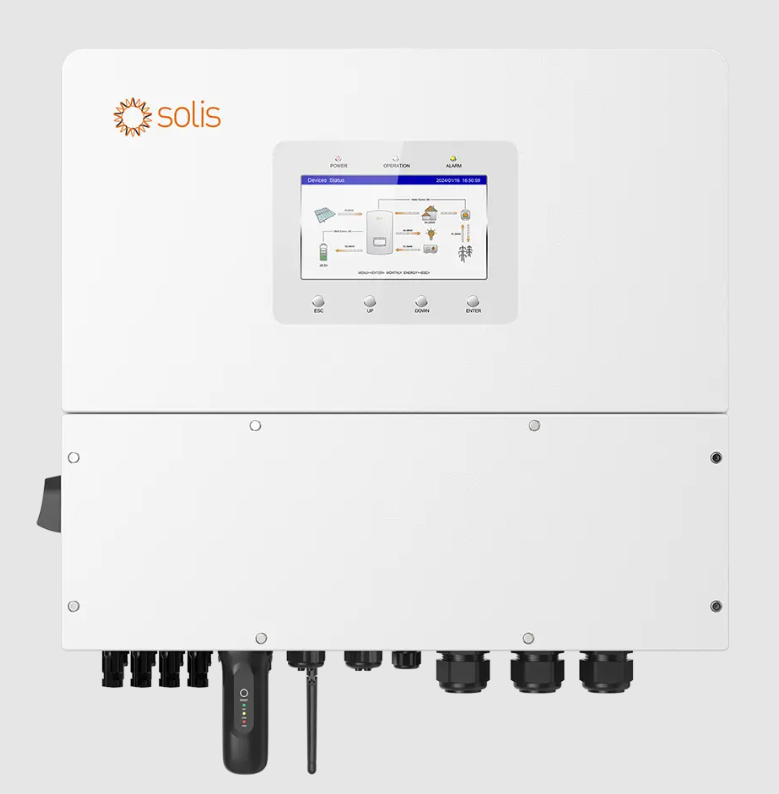

| Hiển thị | LED +Bluetooth + APP |
| Truyền thông | RS485, CAN, Ethernet,Tùy chọn: Wi-Fi, Cellular, LAN |
